В этой статье Вы можете выбрать нагревательные элементы (тэны) для дополнительного нагрева воды в водонагревателях DRAZICE и теплоносителя в аккумулирующих емкостях DRAZICE, которые не устанавливаются обычно на серийных моделях либо такое оборудование заказывается индивидуально.
Фланцевый нагревательный элемент серии TPK

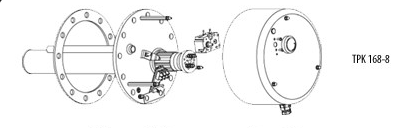

Нагревательный элемент для электрического нагрева ГТВ, монтируемый во фланцевом отверстии водонагревателей типа OKCE 100–1000 S, OKC 160–1000 NTR(NTRR)/BP. Стальной фланцевый нагревательный элемент TPK представляет собой сварную конструкцию с гильзами для нагревательных элементов, покрыт высокотехнологичной антикоррозионной эмалью CRYSTAL ENAMEL.
Фланцевый нагревательный элемент серии TPK
Нагревательный элемент для электрического нагрева ГТВ, монтируемый во фланцевом отверстии водонагревателей типа OKCE 100–1000 S, OKC 160–1000 NTR(NTRR)/BP. Стальной фланцевый нагревательный элемент TPK представляет собой сварную конструкцию с гильзами для нагревательных элементов, покрыт высокотехнологичной антикоррозионной эмалью CRYSTAL ENAMEL.

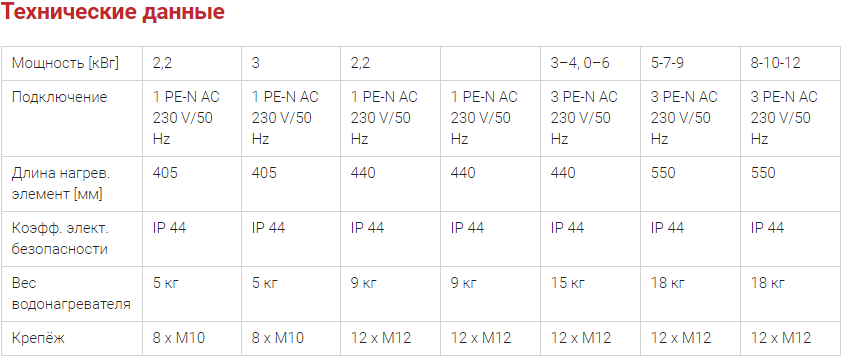

Нагревательный элемент (ТЭН)серии ТРК оборудован керамическим термоэлементом, рабочим и предохранительным термостатами, с возможностью регулирования температуры ГТВ в диапазоне от 0 до 77 °C.
Нагревательный фланец TPK 210/12 можно использовать также в аккумулирующих баках DRAZICE серии NAD v1, NAD v3-v5 и NADО v1-v3
.jpg)

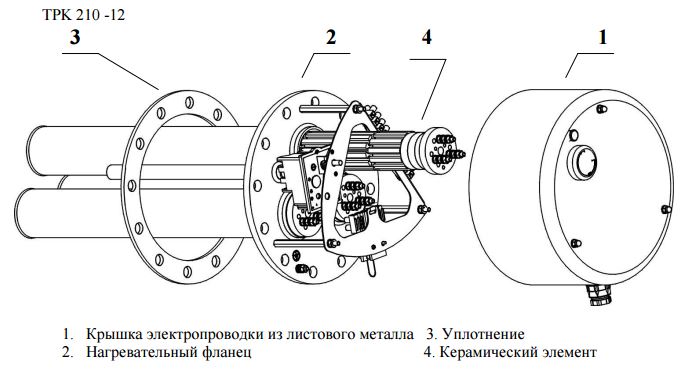

Керамический тен, погруженный в гильзу фланцевого нагревательного элемента ТРК. Благодаря такому решению отсутствует прямой контакт нагревательного элемента с водой, вследствие этого практически отсутстует накипь и водный камень.
Электрические нагревательные элементы серии R с фланцевым подсоединением
- Только для водонагревателей 750 л и 1 000 л.
Нагревательные элементы для дополнительного электрического нагрева (тэн) ГТВ, монтируемые на фланцевом отверстии водонагревателей DRAZICE типа OKC_ NTR(R)/BP. Нагревательные элементы оборудованы термоэлементами, рабочим и предохранительным термостатами, с возможностью регулирования температуры ГТВ в диапазоне от 0 до 77 °C.

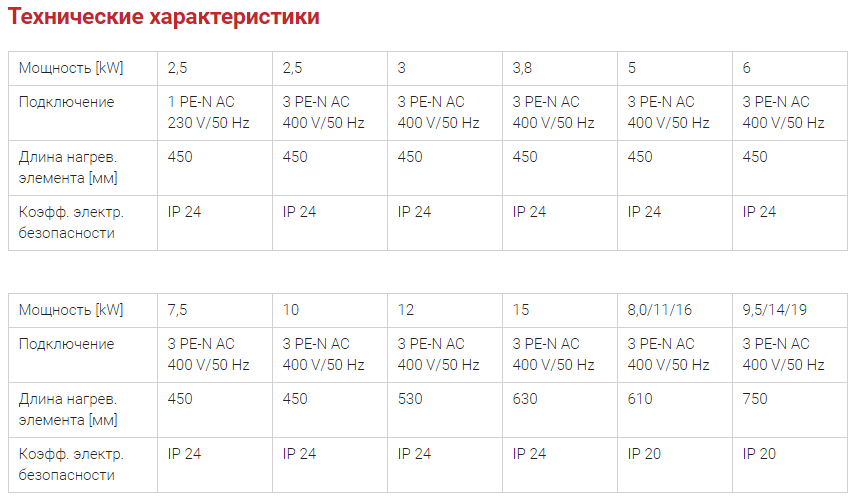

Типы нагревательного элемента REU, RDU, RDW и RSW с постоянной мощностью 2,5–15 kW предназначены для водонагревателей моделей OKC 300–500 NTR(NTRR)/BP и OKCE 400–500/BP . При использовании редукционного фланца 225/150 эти устройства можно применять и для моделей OKC 750–1000 NTR(NTRR)/BP и OKCE 750–1000/BP.
Тип SE 337 с переменной мощностью в диапазоне 8–11–16 kW и SE 338 с переменной мощностью в диапазоне 9,5–14–19 kW предназначен для обогревателей с объёмом 750 и 1000 литров.
ТЭНы серии TJ с резьбовым соединением
Воду нагревает трубчатый нагревательный элемент. В гильзе размещены датчики защитного и рабочего термостата (оба прибора в одном блоке). Рабочий термостат управляет настроенной температурой воды. При его неисправности защитный термостат отключит подачу электрической энергии во всех полюсах в температурном диапазоне 0 - 90°C.
Мощность термоэлемента можно выбирать в диапазоне 2–9 kW. Внешняя панель управления термостата позволяет плавно регулировать температуру в диапазоне от 0 до 80 °C.
Нагревательный блок состоит из электрического нагревательного элемента с соединительной резьбой G 6/4" (Рисунок 2). Под кожухом электрооборудования размещен рабочий термостат, защитный термостат, индикатор работы водонагревателя и подключающая клеммная плата.
Для применения водонагревателей OKC … NTR, NTRR, OKCE … NTR, NTRR в гелиосистемах с дополнительным нагревом электрической энергии водонагреватели оснащены патрубком G 6/4" для установки вспомогательного электрического нагревательного блока. Нагревательный блок размещается над нижним теплообменником.
